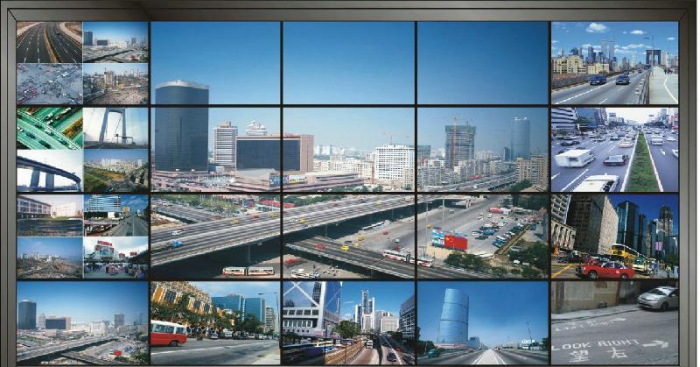

55寸窄边拼接屏使用方法手册
注意事项
○ 防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
○ 在调试和使用过程中，操作不当可能导致设备损坏。
○ 此设备可以连续使用。
○ 请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使
设备损坏和加速设备老化。
○ 做到轻拿轻放。
安全使用说明清洁——用软布擦拭清洁，勿使用酒精等化学溶液。
电压——该设备使用标准220V交流市电。
能耗——本产品功耗根据所驱动液晶屏型号而定，总功率不大于300W。广告机厂家显示点阵采用超高亮度 LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。长期不使用时请关闭电源，并拔掉插头。
环境——不要将本产品暴露在潮湿、雨、沙地或温度过高的地方存储和使用(加热设备或太阳光下)。
注意——该设备在工作时请将之置于通风干燥无强烈震动的地方。
功能说明
1、附件
打开包装请仔细检查以下物品：LVDS屏线1根，背光线2根（视具体屏的型号而定），拼接器一台。
2、接口说明
序列号定义备注A电源指示灯开机绿色，待机橙色B ISP+遥控接口用于对本产品程序升级和外接遥控接收头CRS-232环出A DRS-232环出B ERS-232输入用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做HCVBS视频输入 ICVBS视频环出 J地址码开关参见地址码设置方法KDVI输入支持WUXGA（1920*1080）信号输入MHDMI输入支持WUXGA（1920*1080）信号输入LVGA输入支持WUXGA（1920*1080）信号输入R220V电源开关 S220V电源插座输入电压范围：95V—250V交流市电TLVDS屏线接口此接口有防呆设计，插反无法插入U、V背光线接口屏24V供电和背光控制线，视屏的型号的不同，有双背光和单背光之分W、X温控风扇当温度超过45℃时自动打开，低于35℃时自动关闭。误差允许范围±5℃
3、地址码设置
如上图所示，介绍地址码设置方法。
行地址开关为：1-4，列地址开关为：5-8，其地址设置方式按照BCD码进行设置. 每一位开关设定拨在上为有效,权值为 1 , 拨在下为无效,权值为0。全彩LED显示屏它是一种通过控制RGB半导体发光二极管的显示方式，其大概的样子就是由很多个RGB三色的发光二极管组成，每个像素组合均有RGB二极管，靠每组像素灯的亮灭来显示不同颜色的全彩画面。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8 列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8
屏1对应的拼接盒的地址开关应设为:
行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8
1 *1 + 0 * 2 + 0 * 4 + 0 + 8 = 1
列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8
1 *1 + 0 * 2 + 0 * 4 + 0 + 8 = 1
屏8对应的拼接盒的地址开关应设为:
行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8
1 *1 + 1 * 2 + 0 * 4 + 0 + 8 = 3
列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8
0 *1 + 1 * 2 + 0 * 4 + 0 + 8 = 2
拨码对应表：
5656757678586856878578678567811+5 2 2+6 12 12+56 3 13 13+7 23 23+57 123 4 14 24 124 34 134 234 1234 说明:每个屏的位置拨码，等于行列相加。例子如上所加
4、系统连接安装方式:
嵌入式处理系统，每一单元都有独立的处理模块和电源模块，并通过串口实现单元间的通讯。广告机厂家显示点阵采用超高亮度 LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。
