矩阵切换器与拼接屏连接系统方案详解  1. 所需设备简介

  信号源：对于图像上拼接屏的信号源没有什么限制，但是，从拼接屏显示的效果来看，建议信号源的信号质量及分辨率高一些的，一般选择VGA信号，此外，HDMI和DVI这两种数字信号也是不错的选择。

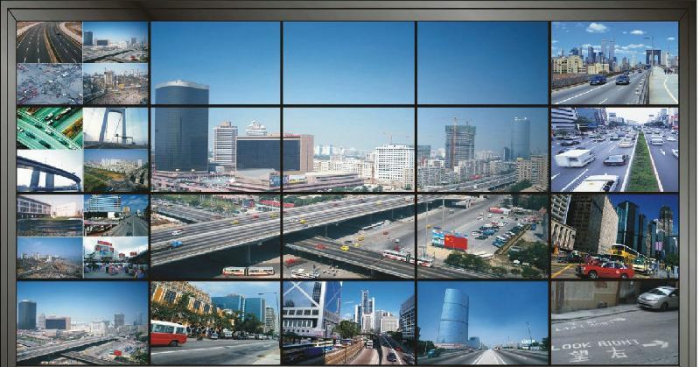

  拼接屏：一般的拼接屏就那几种，2×3，3×3，3×4，4×4，4×6等，那么这些大屏拼接后的接口就是6，9，12，16，24，此外，购买拼接屏的时候需要注意的是：拼接屏一定要含有内置的拼接屏处理器，配套1个拼接处理器的软件，这种处理器的作用是完成各个屏之间图像的拼接。液晶广告机展会、港口、机场、火车站、汽车站、大型体育及会展场馆、智能交通、高速公路、银行、广告、电力、商业、电信、医院、税务、银行、交易市场、市民广场等几乎所有的相关系统及行业。
  矩阵：拼接屏处理器可以实现图像的融合功能，但是无法显示视频切换的功能，因此，需要在配置一个矩阵来实现这样的切换功能，矩阵的接口类型要看信号源及大屏的接口，矩阵输入端的数量要看信号源的个数，矩阵输出端的大小要看拼接屏的大小，但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。
  2. 矩阵切换器与拼接屏连接
（1）信号源输出接矩阵的输入端；
（2）矩阵的输出端接拼接屏的每块屏；
（3）拼接屏中每块屏之间用MJ-232线（或网线）串联起来；
（4）拼接屏之间串联的MJ-232线（或网线）连接完最后一个屏后输出来连接控制电脑；
（5）矩阵的MJ-232串口同样用MJ-232线连接控制电脑；
（6）控制电脑上安装拼接屏处理器软件，将矩阵协议写入拼接屏控制软件。全彩LED显示屏它是一种通过控制RGB半导体发光二极管的显示方式，其大概的样子就是由很多个RGB三色的发光二极管组成，每个像素组合均有RGB二极管，靠每组像素灯的亮灭来显示不同颜色的全彩画面。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。LED显示屏厂家色彩丰富：由三基色（红、绿、蓝）显示单元板组成，红、绿、蓝各256级灰度构成16，777，216种颜色，使电子屏实现显示色彩丰富、高饱和度、高解析度、显示频率高的动态图像。
  矩阵与拼接屏系统连接图
  矩阵与拼接屏系统连接图
  3. 矩阵与拼接屏的控制
  拼接屏内置的处理器自带的软件只能控制图像的融合，我们可以将矩阵的协议写入这个软件，这样就可以使用这个软件同时控制拼接屏和矩阵了，非常方便，
