产品应用典型架构1

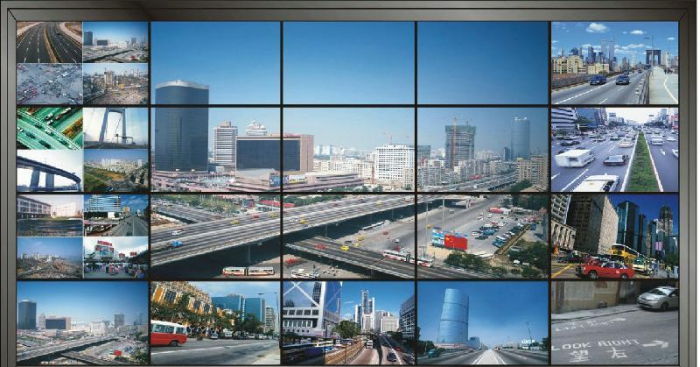

  此图为ImLAN分布式拼接系统配合DLP\LCD显示单元的一种典型应用场景，在此场景中，信号源画面通过ImLAN采集节点用专用数据线采集，经多条六类网线无压缩传输至前兆网络交换机，交换机进行数据交换后再通过六类网线无压缩传输方式传输给输出节点，输出几点通过用专用数据线缆将画面无损输出给DLP\LCD显示单元，并在显示单元上进行开窗、跨屏、漫游等场景显示。广告机厂家显示点阵采用超高亮度 LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。在整个图像采集、传输、显示过程中，ImLAN分布式拼接系统只做了图像像素的搬运工作，整个过程无数据压缩，是图像还原更为真实，色彩更为靓丽。

产品应用典型架构2


  此图为ImLAN分布式拼接融合系统配合工程投影机进行拼接融合的一种典型应用场景，在此场景中，信号源画面通过ImLAN采集节点用专用数据线采集，经多条六类网线无压缩传输至前兆网络交换机，交换机进行数据交换后再通过六类网线无压缩传输方式传输给融合输出节点，输出节点配合大屏幕控制软件，生成并羽化融合带后通过专用数据线缆将画面无损输出给工程投影机，并在投影屏幕上进行无缝融合、开窗、跨屏、漫游等场景显示。液晶广告机展会、港口、机场、火车站、汽车站、大型体育及会展场馆、智能交通、高速公路、银行、广告、电力、商业、电信、医院、税务、银行、交易市场、市民广场等几乎所有的相关系统及行业。55寸液晶拼接屏效果好；采用非线性校正技术，图像更清晰、层次感更强；可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高。在整个图像采集、传输、显示过程中，ImLAN分布式拼接系统只做了图像像素的搬运工作，整个过程无数据压缩，是图像还原更为真实，色彩更为靓丽。

产品应用典型架构3

  此图为ImLAN分布式拼接多套系统显示的一种典型应用场景，在此场景中，信号源画面通过ImLAN采集节点用专用数据线采集，经多条六类网线无压缩传输至前兆网络交换机，交换机进行数据交换后再通过六类网线无压缩传输方式传输给不同应用环境和场景中的输出节点，输出节点通过专用电缆输出给DLP\LCD\工程投影机等显示设备。在此应用场景中，多组拼接显示单元都接入到一套分布式处理系统当中，并可通过同一台控制电脑或多台控制电脑集中控制或分布控制，并且在此套系统当中输入信号源是可共享的，它可以显示在任意一组拼接屏显示设备上。

系统构成
ImLAN系统主要由ImLAN输入节点、 ImLAN输出节点和网络交换机构成。
ImLAN系统传输路径为：信号源→专业线缆→ImLAN输入节点→网线→网络交换机→网线 →ImLAN输出节点→DVI线→显示设备



以下分别对各个构成部分做简要说明：
• 液晶拼接墙、DLP拼接墙、投影融合（图像显示设备）
• ImLAN输出节点（数据输出设备）
• 千兆网络交换机（数据交换设备）
• 控制电脑（控制设备）
• ImLAN输入节点（数据采集设备）
• 信号源（不同类型信号数据源）
• CAT6类网线（数据传输介质）
• 数据线缆（不同类型数据传输介质）
•控制节点（向采集节点、输出节点、交换机发出控制命令）
