一、.产品概述

 LED小间距显示产品单元，16：9长宽比例设计，可以无缝拼接成FULL  HD、4K、8K 标准制式，色彩表现出色，

对比度高，实现了颠覆性的视觉革命，本产品具有更低的功耗，更低的发热量，更长的使用寿命，无残影，可广泛

应用在控制中心，会议室，大厅礼堂等场

二、产品的特点(室内小间距)

一、画面清晰细腻、高刷新率、高灰阶、无残影、低功耗，超宽视角，极致体验

二、亮丽的色彩和亮度均匀性，3000:1超高对比度，高刷新。

三、模组单元或箱体可任意拼接，屏体可拼任意尺寸。

四、高品质灯管，寿命长，通用计算机标准接口，易维护，运行更稳定

五、16:9箱体尺寸,轻松实现4K/8K广播级高清。

六、采用恒流驱动芯片，播放效果鲜艳流畅

LED显示屏总共分为以下几个部分：

1. LED显示屏体

屏体部分是我们在见到led大屏幕是看到的最直观的部分，一般呈方形，led

显示屏屏体主要由以下几部分组成：

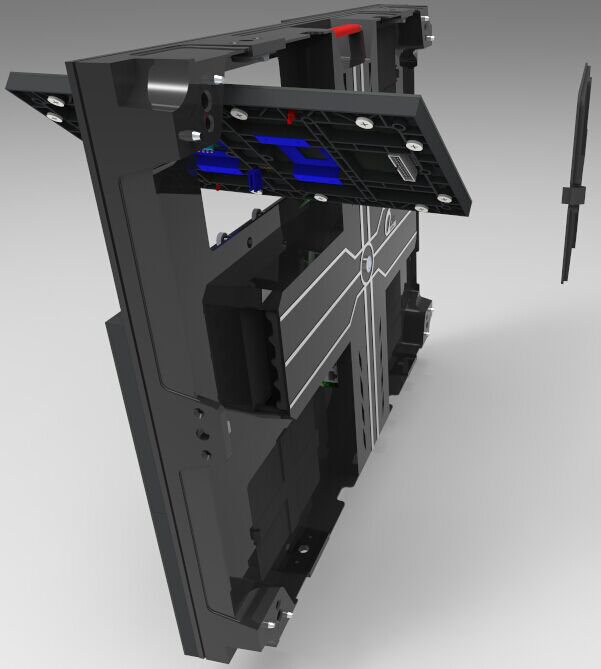

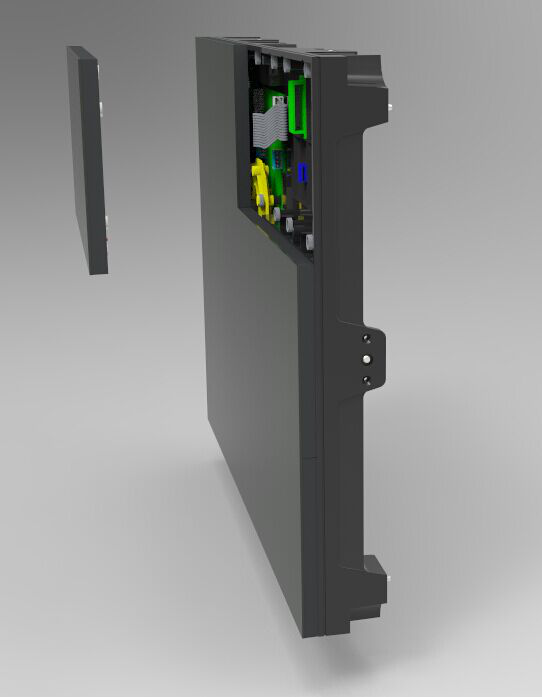

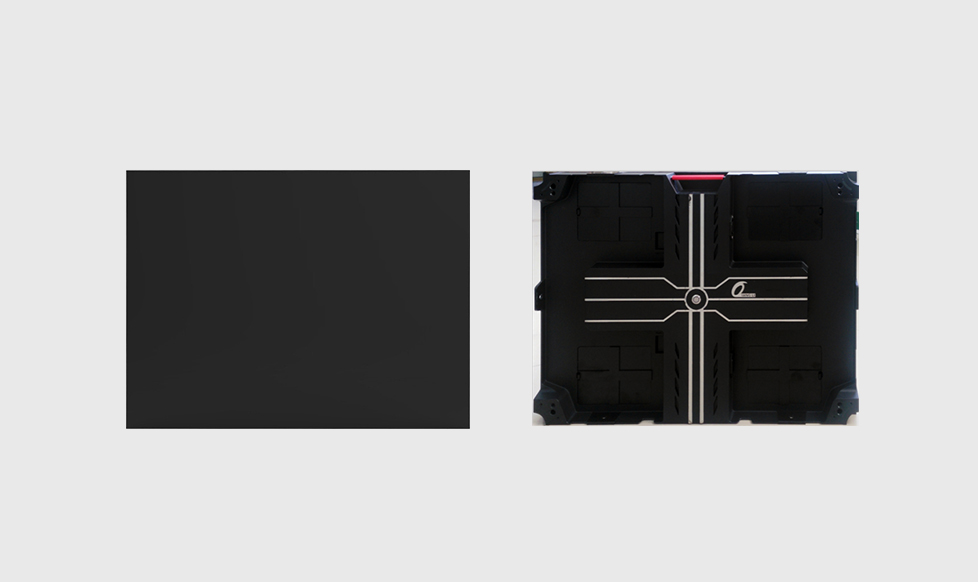

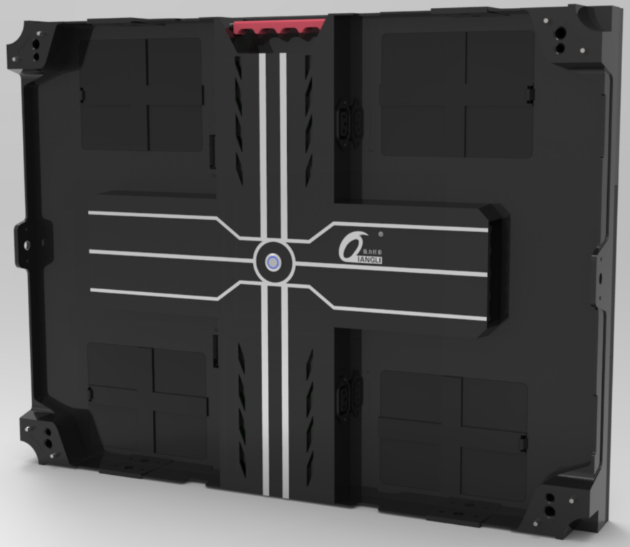

LED箱体：led箱体内部包含电源部分、模组部分与控制接收部分，主要起固定、

防护作用，固定作用就是说所有的元器件都必须固定在箱体内部以方便整个屏体的

拼接，一般箱体有铁质箱体、铝型材、压铸铝箱体等，可以有效的保护内部元器件，

起到良好的防护作用

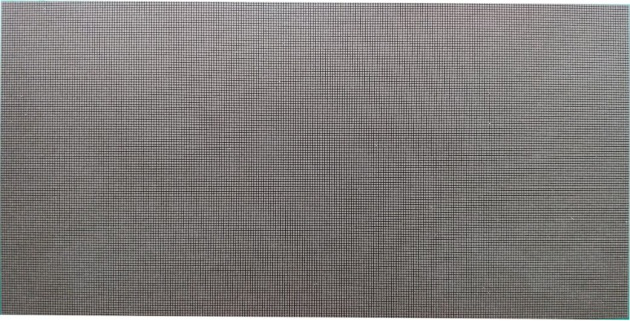

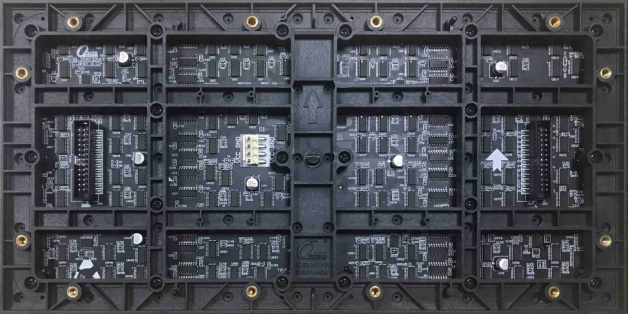

LED模组/单元板：LED模组为显示屏的显示器件，其显示原理为红、绿、蓝三基色

的发光二极管组成像素点，再由很多像素点组成一块LED显示屏的显示面；

LED电源：一般led显示屏需要的驱动电压为5V，常用的交流电为220V，所以常用

的电源为220V转5V等;

线材，屏体的线材一般分为三种类型：电源线、信号线（网线）、排线等；电源线

分为220V电缆线和5V电源线。

2. 屏显控制系统

此系统由计算机专用设备、视频处理器、控制卡系统和系统软件等组成。

视频处理器：提供视频信号的输入端口，缩小放大输入的信号源并传输给发送

卡，再由发送卡通过网线或光纤等方式发送显示在大屏幕上，其输入信号源可以

是摄像机、DVD、电视信号、游戏机以及KTV等，支持HDMI、DVI、VGA、AV、NTSC、

PAL、S_Video等多种制式。

控制卡系统：驱动并控制LED显示屏的发光二极管，使其有序发光显示出画面，扫

描卡系统包含发送卡系统和接收卡系统。

系统软件：提供LED屏体调试、播放的专用软件，与控制卡系统配套使用。

计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系

统的不同要求选择不同的类型。、PAL、S_Video等多种制式。

2.1. LED屏显系统分类

LED显示屏控制系统（LED Display Control System），又称LED显示屏控

制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责接收来自计

算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生

成LED显示屏所能识别的串行显示数据和扫描控制时序

应用案例

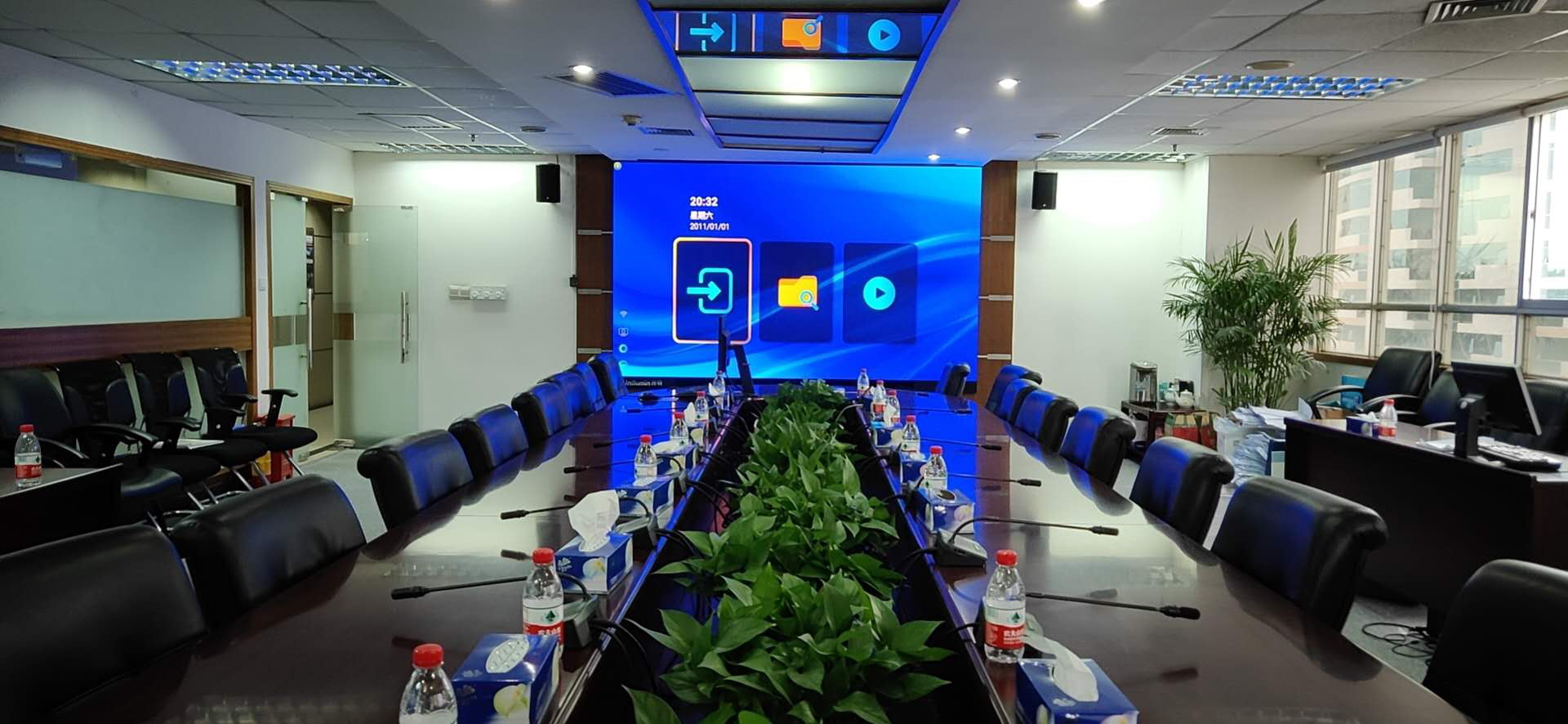

1、P1.5遵义某会议一体机，面积15.平米

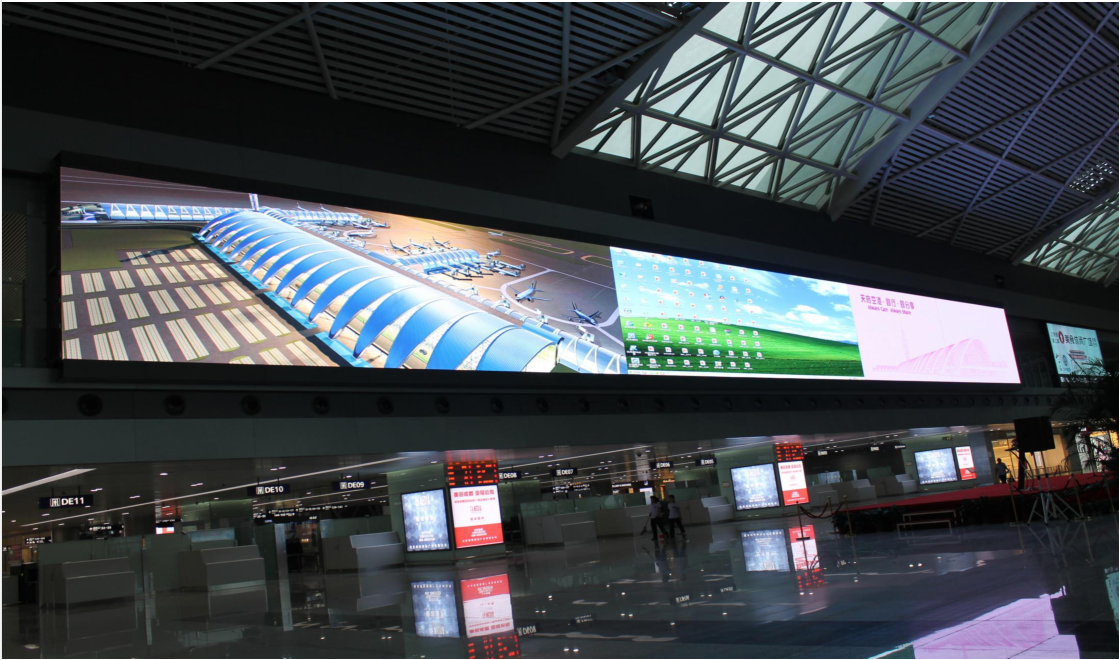

南宁市某高铁站，P5间距，216个平米，
